Koub distribisyon limyè: Konprann graf sa a se mwatye batay nan konsepsyon ekleraj
Èske w te janm konfonn pa sa a: ou achte yon aparèy limyè ak yon gwo pouvwa, men ekleraj aktyèl la tonbe kout nan atant? Limyè a se swa twò konsantre, kreye yon hotspot piman bouk, flagran, oswa twò difize, kite tout espas la gade plat ak san enspire. Kle a nan sa a souvan chita nan yon konsèp pwofesyonèl men enpòtan-laKoub distribisyon limyè. Poupwofesyonèl konsepsyon ekleraj andedan kay la, konprann graf sa a se tankou yon achitèk li plan; li nan premye etap la pou evite malè ak reyalize efè ekleraj egzak.
Ki sa ki se yon koub distribisyon limyè? Li se byen lwen plis pase yon graf
Senpleman mete, aKoub distribisyon limyè(ke yo rele tou yon koub done fotometrik oswa koub polè) se "kat idantite" ak "kat navigasyon" nan pèfòmans limyè yon luminaire. Atravè mezi syantifik, li anrejistre ki jan entansite limyè distribye nan tout direksyon atravè espas twa -dimansyon apre yo fin kite aparèy la.
Yon dosye done konplè distribisyon limyè (tankou yon fichye IES estanda) gen plis enfòmasyon pase ou ta ka panse:
Nwayo done optik: Entansite limyè (nan kandela, CD) nan divès ang vètikal -nanm koub la.
Pèfòmans jeneral: Flux total lumineux (nan lumens, lm), efikasite luminaire (pwodiksyon sous limyè vs pwodiksyon aparèy).
Paramèt elektrik: Antre pouvwa (nan watts, W), faktè pouvwa (PF).
Enfòmasyon Fizik: Dimansyon aparèy, modèl, manifakti.
Si flux lumineux (lumèn) di ou "konbyen limyè" yon aparèy emèt, laKoub distribisyon limyèjisteman di ou "kote tout limyè sa a ale." Sa a se baz fondamantal pouseleksyon ang gwo bout bwa nan ekleraj espas komèsyal yo.
Klasifye koub distribisyon limyè: simetri ak ang gwo bout bwa
Nou ka entèprete ak kategorize koub distribisyon limyè ki baze sou de dimansyon debaz, ki dirèkteman lye ak aplikasyon yon aparèy.
Dimansyon 1: Simetri
Karakteristik sa a detèmine ki jan limyè gaye alantou aks santral aparèy la.
| Kalite simetri | Deskripsyon vizyèl | Enstalasyon tipik | Karakteristik kle ak senaryo aplikasyon |
|---|---|---|---|
| Axial Simetrik (Wotasyon) | Li sanble ak yon bòl envèse; fòm koub la idantik nan nenpòt -koub ki pase nan mitan an. | Pifò downlights, spotlights, gwo-bay limyè, anpoul esferik. | Limyè gaye respire nan tout direksyon, fòme yon modèl limyè santral simetrik. Apwopriye pou espas ki mande inifòm limyè jeneral, tankou depo, koulwa, chanm jeneral. |
| Simetrik (Bi-Lateral) | Sanble yon fòm oliv simetrik oswa batwing, simetrik sou de plan prensipal yo: C0 degre /180 degre ak C90 degre /270 degre. | Limyè Troffer, limyè panèl, kèk enstalasyon lineyè. | Gen yon distribisyon jisteman simetrik sou plan espesifik. Komen nankonsepsyon ekleraj biworeyalize segondè inifòmite sou sifas travay pandan y ap kontwole ekla. |
| Asymetrik | Koub la byen klè sou yon bò, ak yon fòm iregilye. | Limyè lave mi yo, spotlights asimetri, kèk aparèy ekleraj lari. | Limyè se fè espre dirije nan yon bò espesifik. Pou egzanp, machin pou lave mi yo respire egalman mi yo; limyè lari dirije limyè sou wout la, pa syèl la. |
Dimansyon 2: Angle gwo bout bwa
Sa refere a ang kote entansite limyè a desann a 50% entansite maksimòm sant lan. Li se youn nan paramèt ki pi entwisyon nanentèpretasyon vizyèl koub fotometrik.
| Kalite Angle gwo bout bwa | Apeprè. Range Ang | Modèl limyè ak santi vizyèl | Aplikasyon tipik |
|---|---|---|---|
| Etwat gwo bout bwa | < 20° | Ti plas konsantre ak yon koupe byen file-. Segondè enpak vizyèl, kreye kontras fò. | Aksan ekleraj: ekspozisyon mize, eskilti, ekspozisyon bijou, travay atistik lakay ou. |
| Gwo bout bwa mwayen | 20 degre - 40 degre | Hotspot gwosè-modere ak bon tranzisyon. Balanse aksan ak ekleraj anbyen. | Jeneral aksan ekleraj: etajè Yo Vann an Detay, tab restoran, pi wo a tab kafe lakay yo. |
| Gwo bout bwa | >40 degre | Gwo, limyè mou gaye ak yon fwontyè twoub. Bay menm, ekleraj anbyen. | Anbyen/Ekleraj Jeneral: Ekleraj jeneral espas, chanm k ap viv, salklas, ekleraj jeneral biwo. |
Nòt enpòtan: Definisyon lajè, mwayen, ak etwat yo pa absoli oswa estanda; manifaktirè yo ka gen ti varyasyon. Kle a se jije ki baze sou valè ang espesifik la ak fòm aktyèl la nan koub la.
Teknik Deep Dive: Ki jan koub la pwodwi? Ki jan nou li li?
1. Soti nan laboratwa a rive nan graf la
Jenerasyon yon koub distribisyon limyè depann sou yon laboratwa optik pwofesyonèl ak yon goniophotometer. Se aparèy la monte nan sant la nan yon bra robo wotasyon, ak yon detektè mezire entansite limyè nan ang diferan (tipikman nan 1 degre oswa pi piti entèval) sou yon esfè vityèl. Yo trete seri done masiv sa a epi finalman trase nan graf kowòdone polè oswa katezyen de dimansyon nou wè a.
2. Nan-Entèpretasyon pwofondè koub la

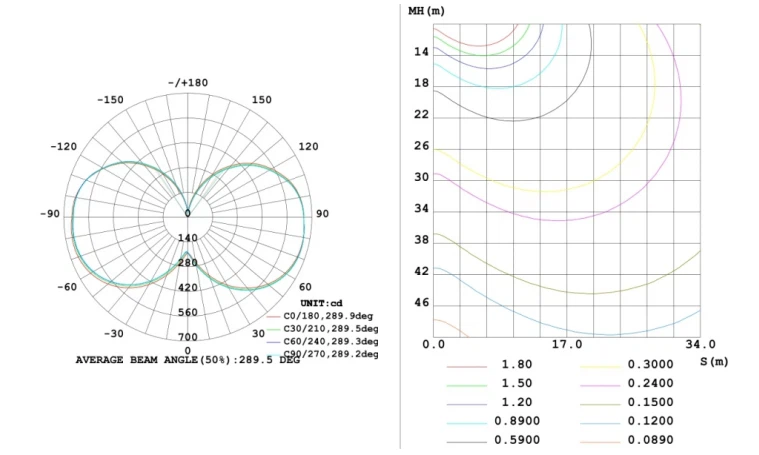

Dyagram polè: Ki pi entwisyon. Orijin nan reprezante sant aparèy la, sèk konsantrik reprezante entansite limyè, ak ang lan reprezante direksyon. Plis koub la pi lwen soti nan sant la, se pi fò entansite limyè a nan direksyon sa a. Lajè gwo bout bwa ak simetri yo idantifye yon ti koutje sou.
Dyagram katezyen: Plis presi. Aks orizontal la se ang lan (0 degre -180 degre), ak aks vètikal la se entansite limyè. Fasilite lekti egzak valè entansite nan nenpòt ang, espesyalman itil pou analize distribisyon asimetri.
Kisa pou chèche pou:
Entansite pik: Pwen ki pi wo sou koub la detèmine klète santral la.
Angle gwo bout bwa: Jwenn pwen ki koresponn ak 50% entansite pik la epi note ang ki genyen ant yo.
Limyè Modèl Inifòmite: Apik nan desandan koub la. Yon gout pi apik vle di yon koupe pi difisil-; yon pant dou vle di yon tranzisyon ki pi dous.
Segondè Peaks / Limyè Devèsman: Tcheke si koub la gen yon dezyèm ti boul, ki ta ka endike limyè pèdi vle.
Poukisa li enpòtan konsa? - Soti nan "Devine" rive nan "Konnen"
Metriz laKoub distribisyon limyèvle di amelyore konsepsyon ekleraj ou soti nan "estimasyon pa eksperyans" nan "prediksyon pa done."
Atenn Entansyon Design: Vle konsantre dramatik? Chwazi yon gwo bout bwa etwat. Vle yon anviwònman biwo menm, konfòtab? Chwazi yon troffer ak yon distribisyon batwing. Tout bagay sipòte pa done yo.
Evite fatra enèji: Limyè dirèk jisteman nan zòn nan ki bezwen lumières, anpeche "syèl lumière" oswa ekleraj moute mi initil. Sa a dirèkteman amelyore efikasite ak ekonomize enèji ak lajan.
Kontwole ekla: Koub la pèmèt ou predi nan ki ang gade yon sifas aparèy ki twò klere (luminans segondè) ta ka vizib, sa ki pèmèt ou evite sa a lè w chwazi aparèy ki gen pwoteksyon apwopriye oswa lè w ajiste pozisyon aliye a.
Similasyon syantifik: Lojisyèl konsepsyon ekleraj pwofesyonèl (egzanp, Dialux) depann jisteman sou dosye IES aparèy la (ki gen done konplè koub distribisyon an) pou fè kalkil illuminasyon ak simulation efè, asire ou konnen rezilta a anvan pwojè a menm enstale.
FAQ
1. K: Kòm yon konsomatè regilye, lè mwen achte limyè, vandè anjeneral sèlman lis lumèn ak wat. Èske enfòmasyon distribisyon limyè vrèman nesesè pou mwen?
A: Absoliman.Lumens (total flux lumineux) se tankou kantite total dlo nan yon tank, pandan ke laKoub distribisyon limyèdetèmine kijan tiyo a fonksyone-si se yon jè pwisan oswa yon espre dou. Pa egzanp, de downlights ki gen menm pwodiksyon lumèn men diferan ang travès-yonn nan 15 degre ak lòt la nan 40 degre -ap pwodwi yon gwo efè diferan lè yo enstale nan yon plafon chanm k ap viv: premye a kreye yon limyè piman bouk, ti sou sofa a, pandan y ap dènye a bay limyè jeneral ki mou. Anvan w achte, eseye jwenn oswa wè koub fotometrik pwodwi a, espesyalman pou limyè aksan tankou spotlights ak downlights.
2. K: Mwen gen yon koub fotometrik nan men. Kouman mwen ka byen vit di ki kote li pi bon pou itilize?
A: Swiv yon "metòd twa-etap": Premyèman, tcheke simetri: Kalite axial / simetrik yo apwopriye pou ekleraj anbyen jeneral; pou kalite asimetri, obsève direksyon patipri-bon pou lave mi yo, patiraj, oswa mete aksan sou sifas espesifik vètikal yo.Dezyèmman, tcheke ang gwo bout bwa a: gwo bout bwa etwat (<20°) for accent; medium beam (20-40°) for task/area lighting; wide beam (>40 degre) pou limyè anbyen.Twazyèmman, egzamine fòm koub la: Yon koub lis, plen endike yon bon tranzisyon nan modèl limyè a; yon koub apik vle di yon koupe difisil -; yon fòm batwing minimize ekla nan direksyon vètikal, fè li ideyal pou biwo ak salklas yo.
3. K: Ki relasyon ki genyen ant koub fotometrik la ak dyagram izolux (egal illuminance) nou wè nan lojisyèl konsepsyon ekleraj?
A:Koub fotometrik la se"kòz", ak dyagram izolux la se"efè". Koub fotometrik la dekriaparèy pwòpkapasite pou emèt limyè nan divès direksyon. Lè ou antre modèl aparèy la (chaje fichye IES li), pozisyon enstalasyon, wotè, ak oryantasyon nan lojisyèl an, li itilize aparèy la.koub distribisyon limyèdone, konbine avèk modèl chanm lan, pou kalkile ki jan limyè a tonbe sou lasifas sib(egzanp, biwo, etaj) ak vizyalize sa a kòm liy kontou nan illuminasyon egal (liy izolux). Se poutèt sa, sèlman ak yon koub fotometrik egzat se dyagram isolux simulation serye pou referans.
Nòt ak Sous:
Metòd mezi estanda ak fòma done pou koub distribisyon limyè yo baze prensipalman sou estanda konjwen Komisyon Entènasyonal sou Ekleraj (CIE) ak Sosyete Jeni Illuminating nan Amerik di Nò (IESNA): *IESNA LM-63: IES Standard File Format for the Electronic Transfer of Photometric Data*.
Rezime divès karakteristik koub fotometrik ak aplikasyon yo se sentèz nan diskisyon sou relasyon ki genyen ant distribisyon luminaire ak bon jan kalite ekleraj andedan kay la.Manyèl konsepsyon ekleraj.
Definisyon ang gwo bout bwa (50% fwontyè entansite pik) se yon estanda endistri -lajè, yo jwenn nan papye blan teknik ak katalòg pwodwi ki soti nan gwo manifaktirè entènasyonal luminaires (pa egzanp, Philips, ERCO, iGuzzini).
